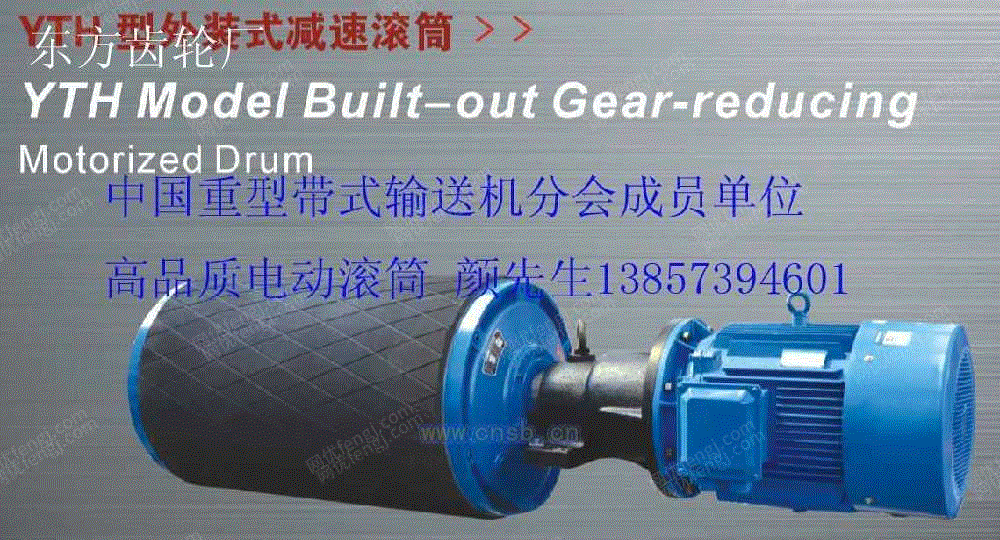

YTH型外装式减速滚筒
采用引进德国先进的电动滚筒生产技术，硬齿面行星齿轮传动、运行平稳、噪声低、承载能力强、功率范围大。可配置液力偶合器、逆止器、制动器，特别适用作各种恶劣环境下及有隔爆要求的大中型带式输送机的驱动的装置。YTH型外装式减速滚筒由滚筒体、驱动器及电机支架三部分（Ⅱ型无电机支架）。滚筒体主要包括滚筒壳体、支座及装在滚筒内的减速器组成。驱动器主要包括电动机、联轴器、液力偶合器、逆止器、制动器等部件。电机支架是用型钢焊接而成，用于安装电动机和护罩，用户也可按需要自行设计制造。
With the introduion of Germany advanced produion technology of hardened roller, planetary gear transmission, stable running, low noise, strong bearing capacity, large power range. Configurable hydraulic coupling, backstop, brake, particularly suitable for various harsh environments.explosion-proof requirements of the large.medium-sized belt conveyer driving device. YTH type deceleration drum is composed of a roller body, drive.motor bracket part three ( type II without a motor bracket ). The drum body mainly comprises a roller casing, bearing.mounted on the drum reducer. Drive mainly comprises a motor, coupling, hydraulic coupler, backstop, such as brake parts. The motor frame is steel welded together, for mounting the motor.the shroud, users can also according to the needs of their own design.manufaure
YTH型外装式减速滚筒规格：
电滚筒直径（Diameter）：400 500 630 800 1000
滚筒带宽（Bandwidth）：500 650 800 1000 1200 1400
电机功率（Power）：2.2 3 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160
带速Belt speed（m/s）： 0.32 0.4 0.5 0.63 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0

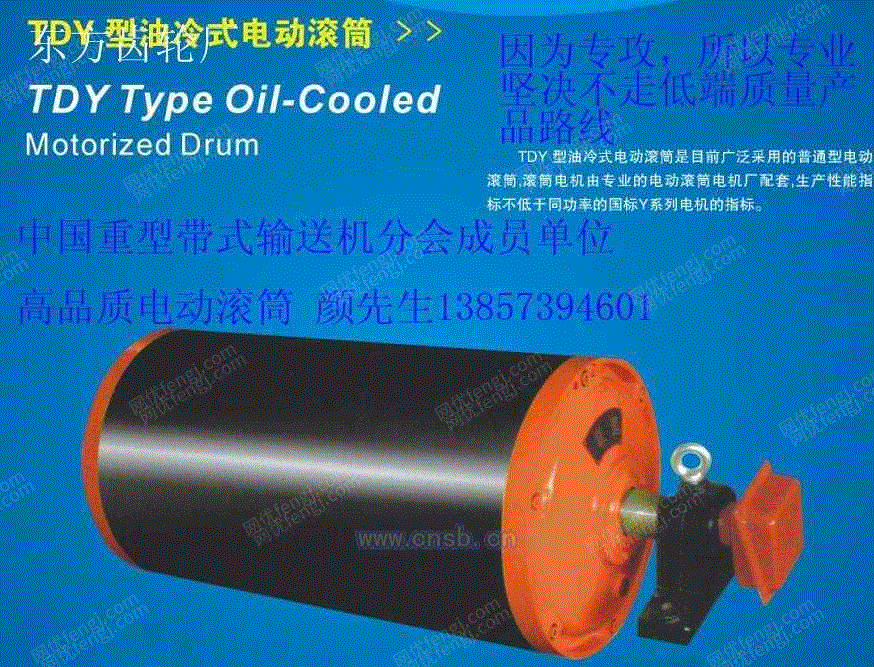

TDY型油冷式电动滚筒
TDY型油冷式电动滚筒是我国目前广泛采用的普通型电动滚筒。滚筒电机由专业的电动滚筒电机厂配套，性能指标不低于同功率的我国Y系列电机的指标。
电动滚筒直径：320 400 500 630 800
电动滚筒带宽（B）：500 650 800 1000 1200 1400
电动滚筒功率（kw）：1.5 2.2 3 4 5.5 7.5 11 15 18.5 22 30 37
电动滚筒速度（m/s）：0.32 0.4 0.5 0.63 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 m/s
YT油浸式电动滚筒
YT油浸式电动滚筒是本厂按德国油浸电动滚筒专有技术生产的电动滚筒。参数、外形及安装尺寸与TDY型相同，但是TDY型电机采用油浸直接冷却，效率高，而且采用硬齿面行星齿轮传动，相比具有噪音低、使用寿命长、结构紧凑等有点，是本厂推荐选用的理想产品
电动滚筒直径： 630 800
电动滚筒带宽（B）：800 1000 1200 1400
电动滚筒功率（kw）：18.5 22 30 37 45 55
电动滚筒速度（m/s）：1.0 1.25 1.6 2.0 2.5 3.15 4.0 m/s

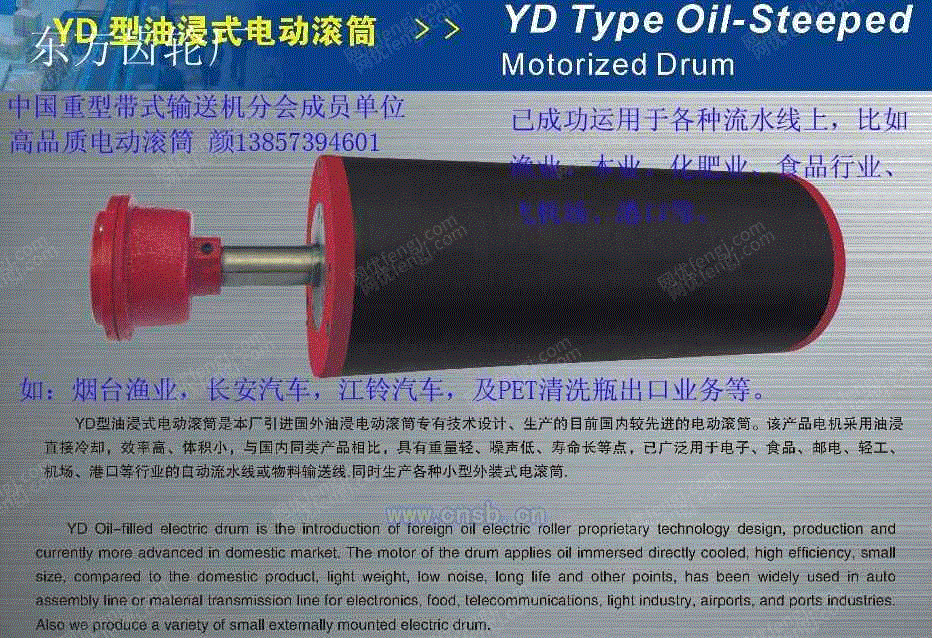

YD型油浸式电动滚筒
引进国外油浸电动滚筒专有技术设计、生产的目前国内的电动滚筒。该产品电机采用油浸直接冷却，效率高、体积小，与国内同类产品相比，具有重量轻，噪音低、寿命长等优点，已广泛用于电子、食品、邮电、轻工、机场、港口等行业的自动流水线或物料输送线。同时本厂生产各种小型外装式电动滚筒。
DY-1型油浸式电动滚筒
为各类移动式带式输送机配套的驱动装置，具有结构紧凑、自重轻、使用安全可靠等优点。
电动滚筒直径：110 130 174 216 240 320 400
电动滚筒功率（kw）：0.25 0.55 0.75 1.1 1.5 2.2 3 4 7.5
电动滚筒带宽（B）或电动滚筒:可根据客户方定制。
生产厂商：桐乡市东方齿轮厂
厂址：浙江省桐乡市梧桐街道文化路519号
邮编：314500
传真：0573-88112774
网址：www.txdfcl.com
E-mail：txdfcl@163.com
联系电话：13857394601
联系人：颜文林
欢迎来电咨询与洽谈，共同发展！
一、简介
YTH型外装式电动滚筒是将减速机构置于筒形外壳内，外接立式或卧式电动机，用于带式输送机的一种新型驱动装置。该产品有以下特点：
1、YTH型电动滚筒由于电机外置，电机故障率大大下降，且装拆维修方便；
2、由于电机的散热条件得到改善，适应了小带宽、大功率、外壳包胶等要求的选用；
3、采用多种减速机构，效率达85%以上；
二、产品订货代号
用户订购本产品时，需提出以下四个参数：
功率（P）、胶带速度（V）、胶带宽度（B）、滚筒直径（D）。
例：订购功率P=11千瓦、胶带速度V=1.6米/秒、胶带宽度B=800毫米、滚筒直径D=500毫米外装式电动滚筒订货代号为：
YTH— 11-1.6-800-500
YTH——产品型号 (外装式电动滚筒)
11——功率11P 、单位：KW
1．6——胶带速度 单位：M/S
800——胶带宽度B 、单位：mm
500——滚筒直径D 、单位：mm
注：当用户需具有逆止功能的外装式电动滚筒，产品型号为YTHN
旋转方向的确定：在电机接线盒端观察，顺时针方向为“S”，逆时针方向为“N”。
