化工填料陶瓷规整填料

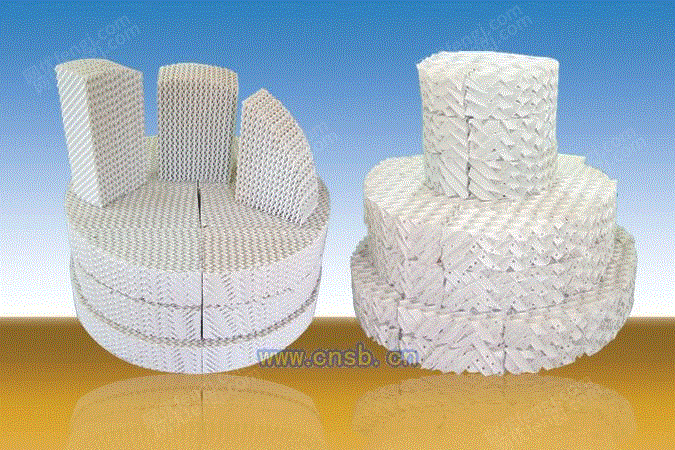

    陶瓷波纹填料国外称凯派克（Kelapak)填料，是由许多具有相同几何形状的填料单元体--波纹片相互平行、叠加组成的圆柱状单元。由于陶瓷独特的结构，具有良好的亲水性能，其表面可形成极薄的液膜的湍动及气流的倾斜曲折通道能促进气流但又不阻挡气流使陶瓷填料能与金属填料相匹敌，而其耐腐蚀、耐高温性能金属填料却无法媲美。陶瓷规整波纹填料与板式塔、散堆填料相比，具有以下优异的性能：

    1、流通量大。新塔设计可缩小直径，老塔改造可大幅度增加处理量。

     2、分离效率高。较散堆填料有大得多的比表面积

    3、压降低。可节约大量能源。

    4、操作弹性大，持液量小，放大效应不明显。 5、适用于对阻力降和理论板数有严格要求的腐蚀性混合物的精馏分离。真空至加压体系的操作均可使用。

瓷质波纹填料特性参数
波纹板片厚
mm 波峰高
mm 波距
mm 齿形角
ο
1.5±0.3 7.0±0.5 11±1 81

100x 140x 250x 300x 400x 450x 500x
100y 140y 250y 300y 400y 450y 500y

      x、y分别代表波纹倾角为30、45。x、y前面阿拉伯数为该系列波纹填料的比表面积。
主要性能     几何特性数据
F因子
m/s√kg/m3 每米填料理论塔
板数  No/m 压力降
mmHg/n 运用范围
1.6-1.0 4-6 4.5-4.0 高温及腐蚀
介质的蒸馏
及吸收过程
 波纹倾角
ο 比表面积
m2/m3 空隙率
% 堆积重量
kg/m3
45 400 70 640

       陶瓷新型高效规整填料是一种新型高效填料，现广泛应用在焦化脱硫、洗苯、洗萘、洗氨塔、化肥热水饱和塔、电厂淋水冷却塔、L酸干燥塔、吸收塔中。该系列填料具有比表面积大、空隙率高、传质系数大、抗堵塞、抗腐蚀、耐急冷急热、使用寿命长、易安装的优点，是一种理想的塔填料。可根据用户对材质的不同要求加工生产“轻质”陶瓷填料、“全质”陶瓷填料。


   轻瓷规整填料主要替代了塔内老式不理想的填充料，解决了阻力大、寿命短、易腐蚀、破碎等问题。具有结构简单、处理能力大、操作弹性大、传质效率高和压降适中、装卸方便等优点。广泛应用于煤气洗涤、洗苯、洗茶、洗氨塔；化肥热水饱和塔、脱碳、脱硫塔；以及炼油工程、化工工程。产品可以根据用户要求制作加工。

轻瓷规整填料物理性能

 比重
  耐酸度
  耐碱度
  抗压强度
  吸水率
  莫氏硬度

 3.3T/m3
  99.81%
  94%
  1300Kg/cm2
  <0.5%
  7级



轻瓷规整填料的化学成分

 SiO2
  AL2O3
  Fe2O3
  CaO
  MgO
  K2O
  灼失

 69.5
  23
  0.5
  0.56
  0.55
  1.4
  4.0
